Autocut線切割六邊形怎么畫,線切割畫六邊形圖文教程

在線切割加工中，我們經常遇到會需要切割到多邊形，那么autocut軟件改如何畫六邊形呢？

這里我們要知道autocut是介于AUtocutcad2004開發的一款線切割軟件，在畫圖上是跟CAD是一樣的。我們可以通過CAD的畫圖工具來做到。

首先我們打開Autocut的畫圖界面。然后我們?cè)诠ぞ邫诶锩嬲业?ldquo;正多邊形”選項，點擊它。

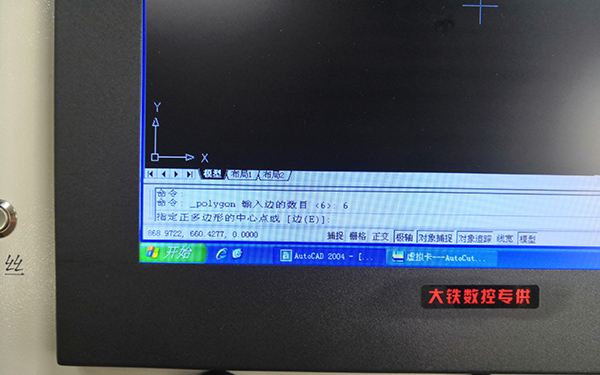

然后我們跟下面的命令欄先輸入我們需要的邊數，這里我們選擇輸入數字6就可以，因?yàn)榱呅蔚倪厰?shù)就是6。

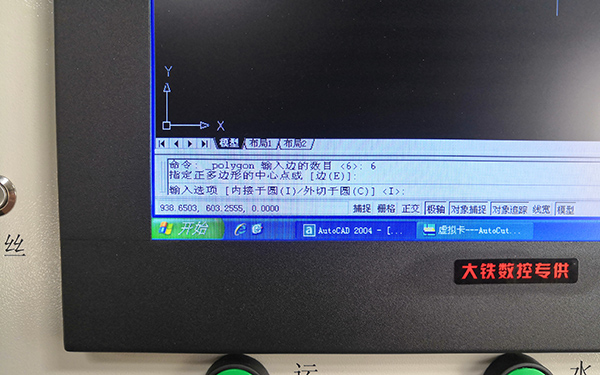

接著我們我們用鼠標選擇中心點，然后命令欄會提示選擇內接于圓或外接于圓。內接輸入“i”，外接我們就輸入“c”。這里很關鍵，它決定于我們畫出的多邊形的實際尺寸。

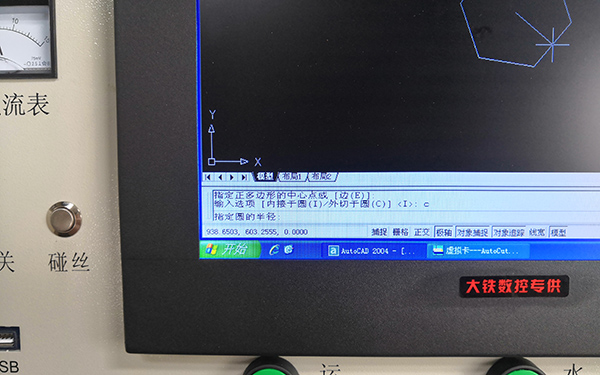

最后命令欄內會讓我們輸入圓的半徑，這個圓就是指我們上面內接或外接圓的半徑。

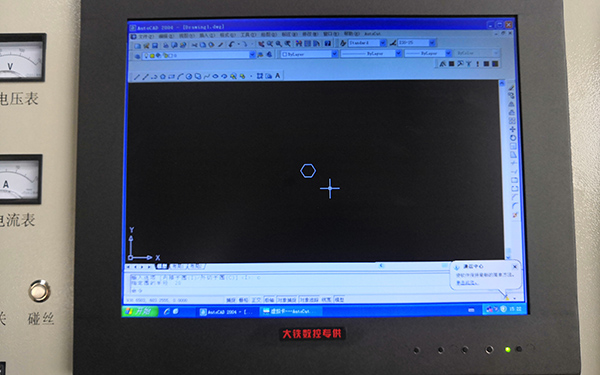

都輸入好后，我們六邊形就會自己生成的。

以上就是Autocut線切割畫六邊形圖文教程，小伙伴們學會了嘛。

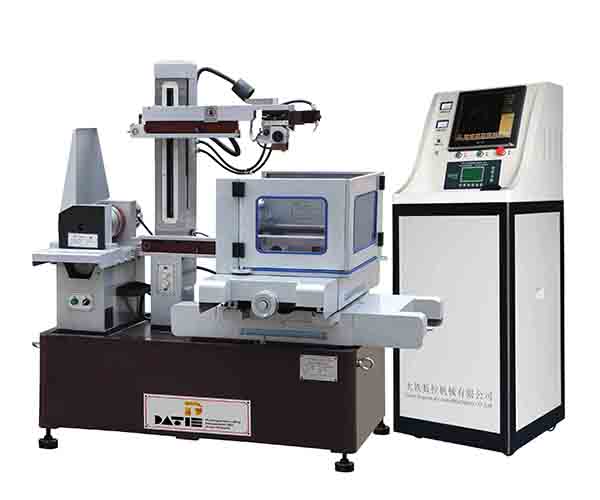

小編也向大家推薦上面這款大鐵DK系列極速線切割機床，穩定加工效率12000mm2/h,三年內下降不超過5%,并且上一次鉬絲可加工40萬方。想了解的小伙伴點擊下方圖片，或者直接聯系大鐵24小時咨詢熱線18924551991，期待您的垂詢！
