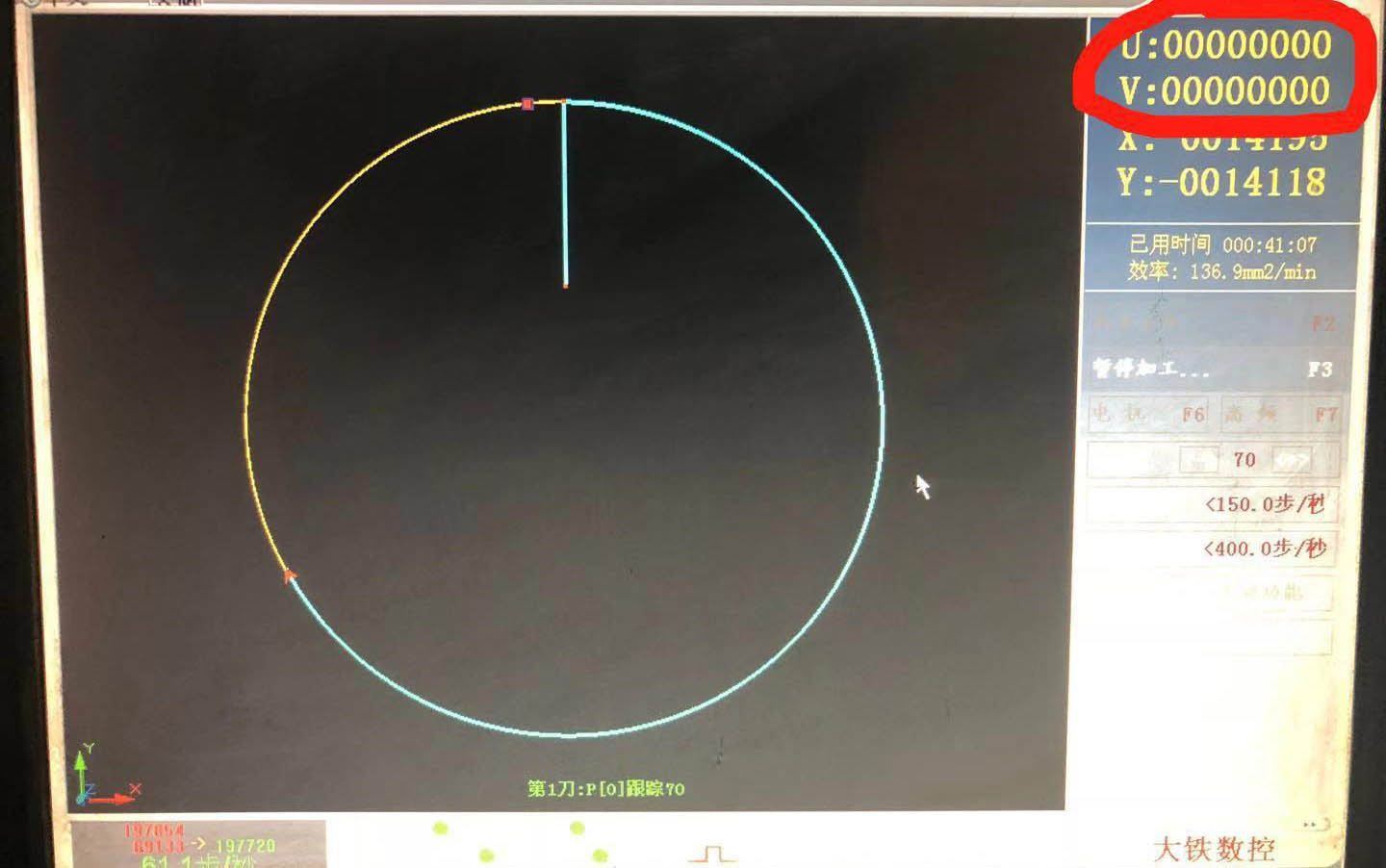

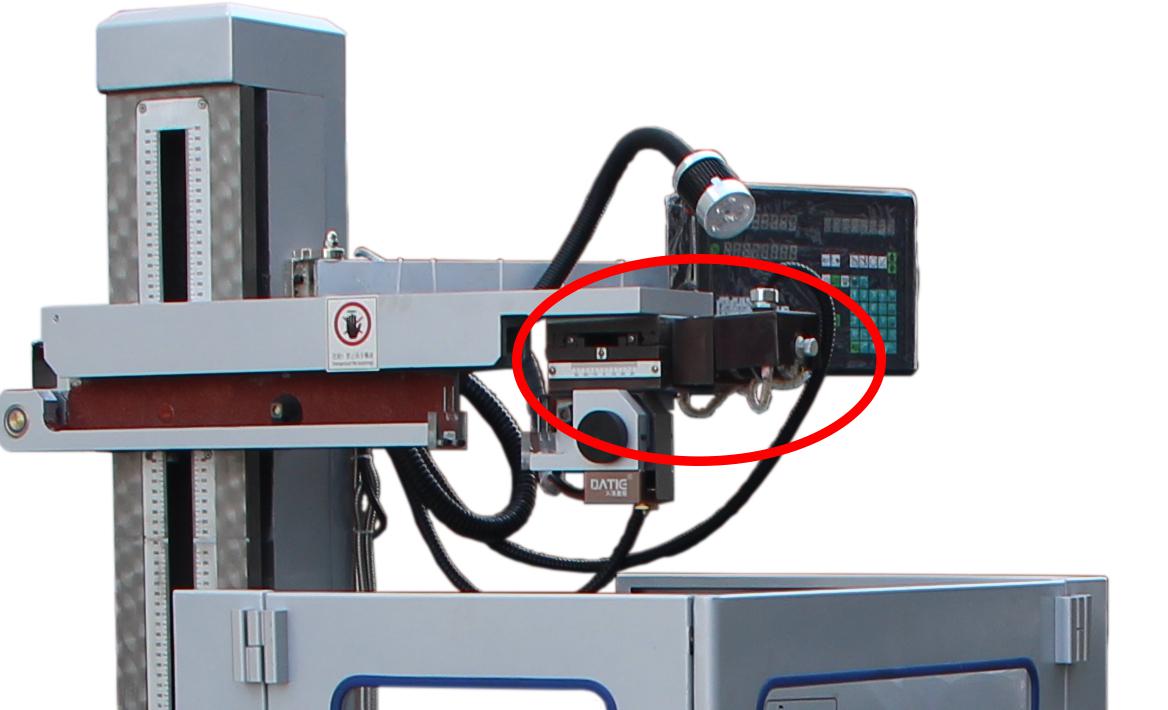

在線切割控制器上，我們能看見u v 這兩個坐標系，這個u v分別代表u v兩條軸。u軸運行方向平行于x軸與x軸方向相同，v軸運行方向平行于y軸與y軸方向相同，并且這兩條軸相互垂直。這兩條軸的位置就在上絲臂的前端，一般安裝在上導輪的上面。

那么這兩條軸的作用是什么呢？可能我們平時加工時，在校鉬絲垂直時有移動過這兩條軸，但其實這兩條軸是用來割錐度的時候使用的。在下導輪不動的情況下，它通過帶動上導輪移動，來調整鉬絲在z軸上的角度。所以我們在割錐度時，就需要注意自己機床u v軸的行程，計算清楚，避免行程不足，將工件割廢。

雖然理論上行程越大割的角度也越大，但是事實上，當上下導輪的中心距與z軸越的角度越大，鉬絲拉扯的也越厲害，這會極大的影響工件的精度、光潔度，而且容易造成斷絲等現象。

所以市場上絕大多數的普通中走絲只能做到切割單邊3°。有些通過對機走絲結構的改良，與電氣上的調整，可以割到單邊30°。

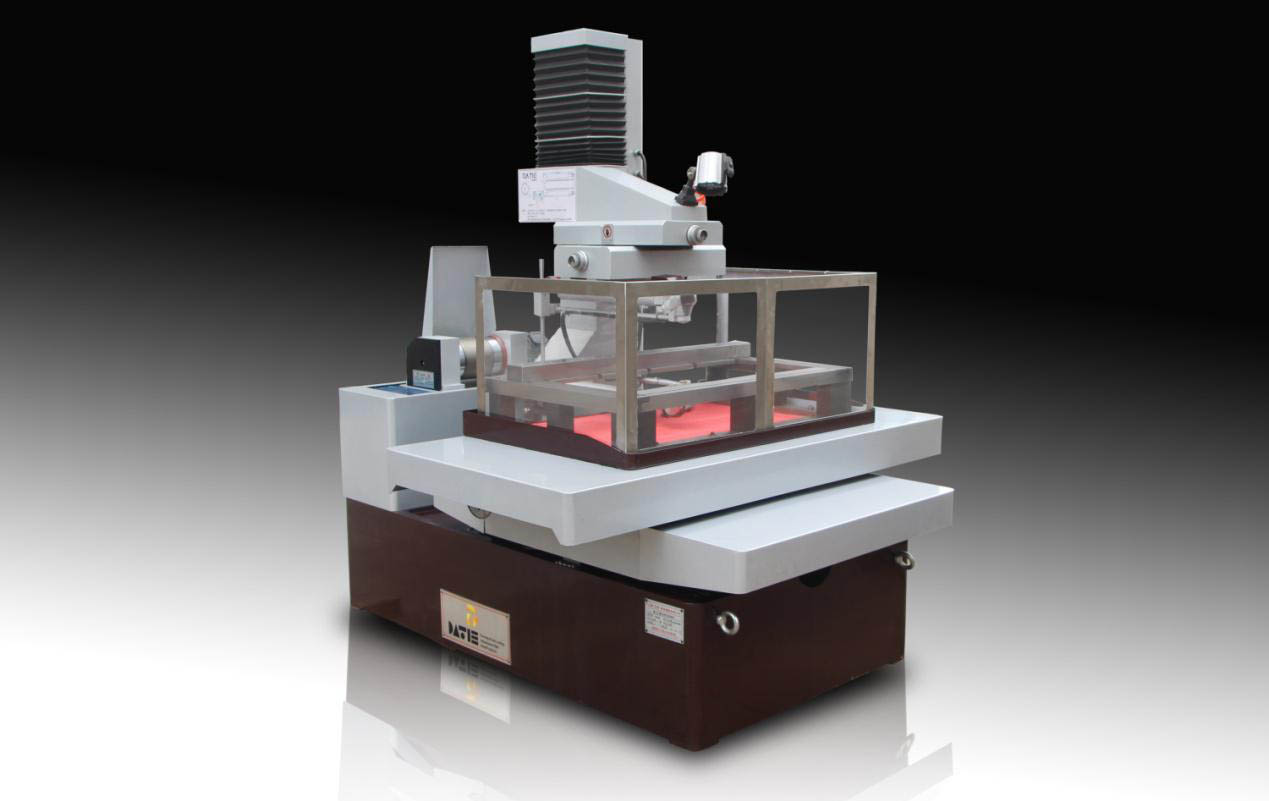

像上圖大鐵的大錐度中走絲線切割可以做到加工單邊30°精度保證0.01mm以內，可以說是行業內較好的。有想了解的小伙伴歡迎隨時聯系小編哦。
