線切割加工雖然比較臟亂，但也是一個有靈魂有樂趣的職業。自己割點小工藝品就是線割佬喜愛琢磨的事情，什么各種動物、招財進寶，開瓶器、六角星等等。

今天跟大家分享一個簡單的小工藝品編程加工方法，線切割六角星怎么畫。

畫六角星主要是確定六個頂點的位置，不管用哪一種畫圖軟件，思路通了也就容易畫出來了，下面就介紹一下用AUTOCUT繪圖軟件以及HL繪圖軟件繪制一個六角星的過程。

AUTOCUT線切割六角星圖文教程：

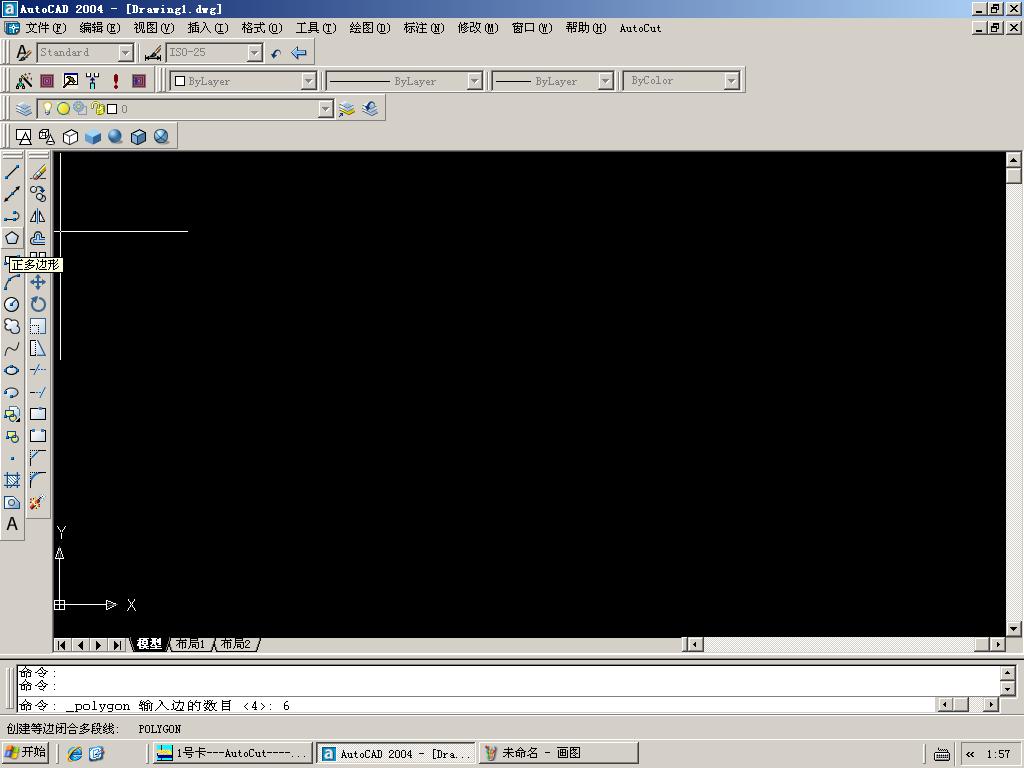

1、首先打開cad ，在左手邊的工具欄里選擇正多邊形

2、在下面的命令框內輸入我們要的角數 6

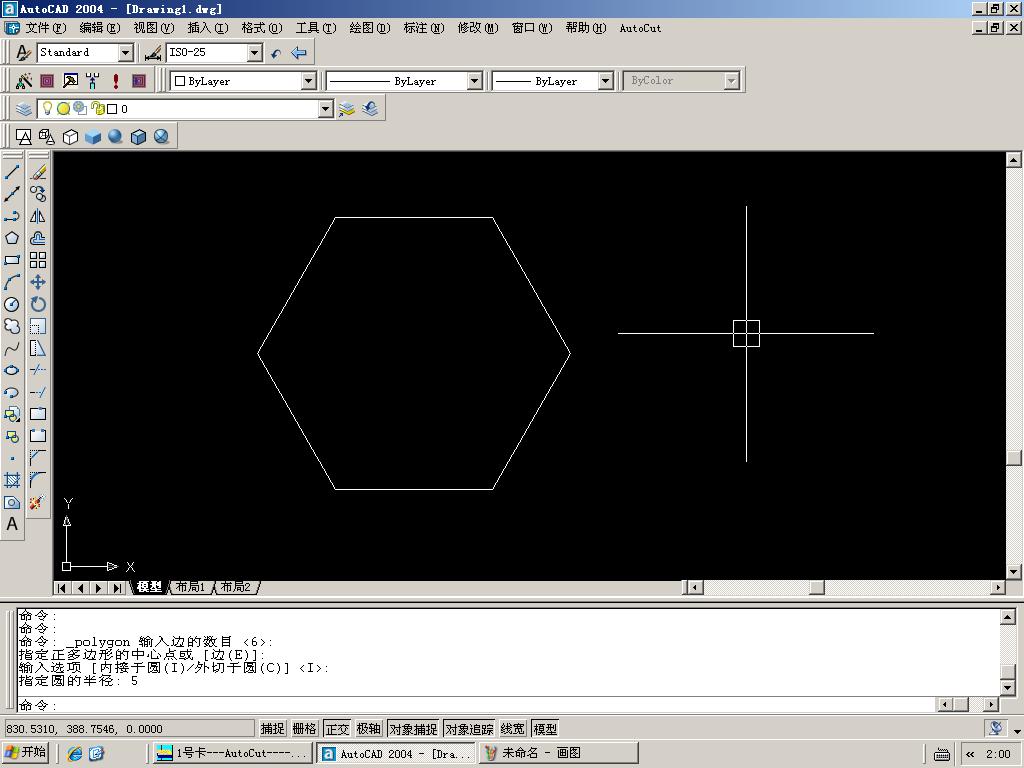

3、這個時候，我們先找到圓心，并且選擇多邊形與這個圓的是內切還是外切，并且輸入這個圓的半徑。當我們選著內切時，那么這個多邊形的對邊長度就是這個圓的直徑，是外切時那么這個多邊形的對角長度就是這個圓的直徑。所以假設我們需要一個有尺寸要求的6角星時，那么這兩個命令我們需要計算好再填寫。不過假如懶得計算的話，我還有一個辦法。這個辦法也是我下面會用的。

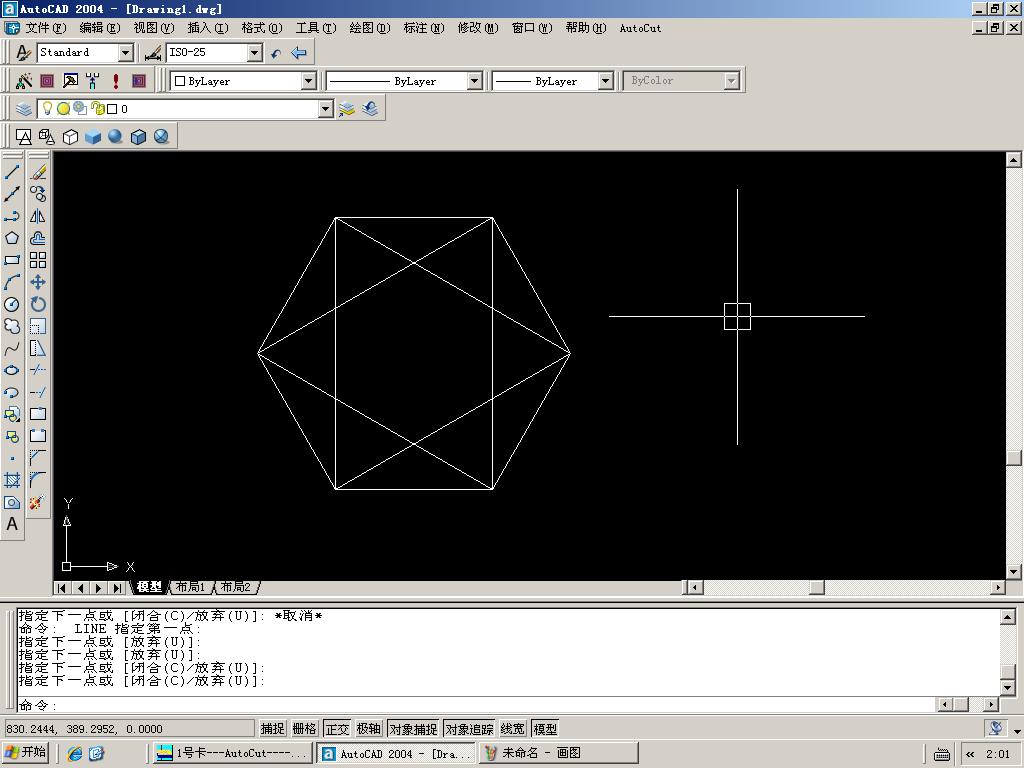

4、我們畫好6邊形后，我們將每個端點用直線連起來（除對角線不連），就會得到以下圖形。

基本上6邊形的形狀就出來了。

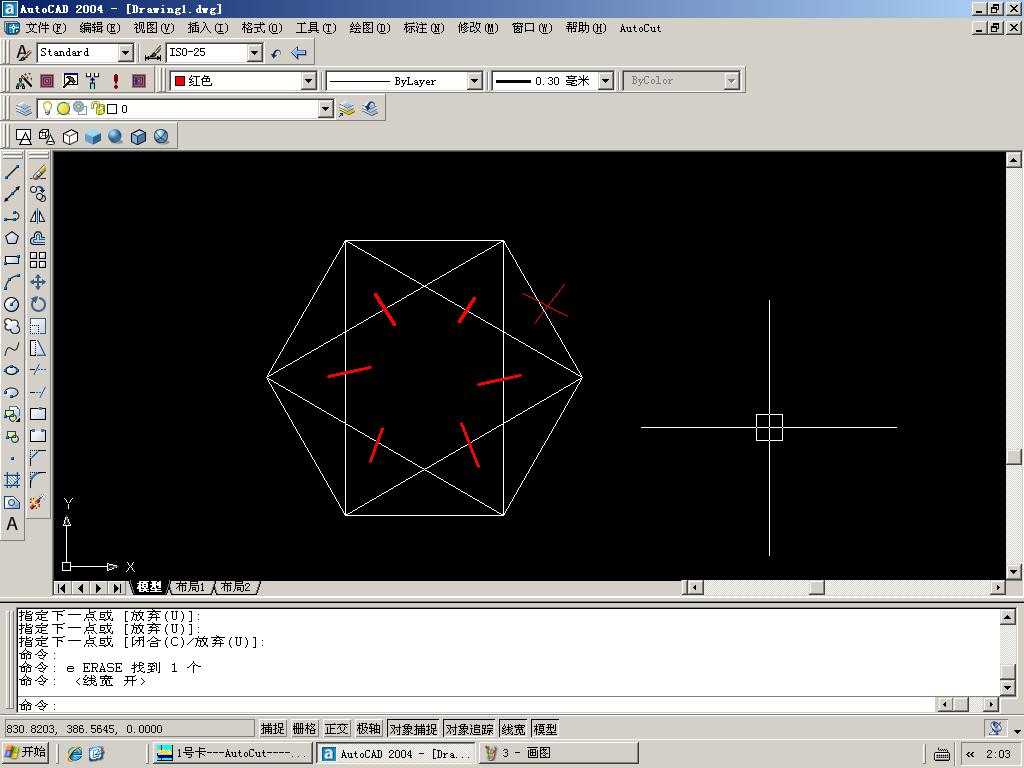

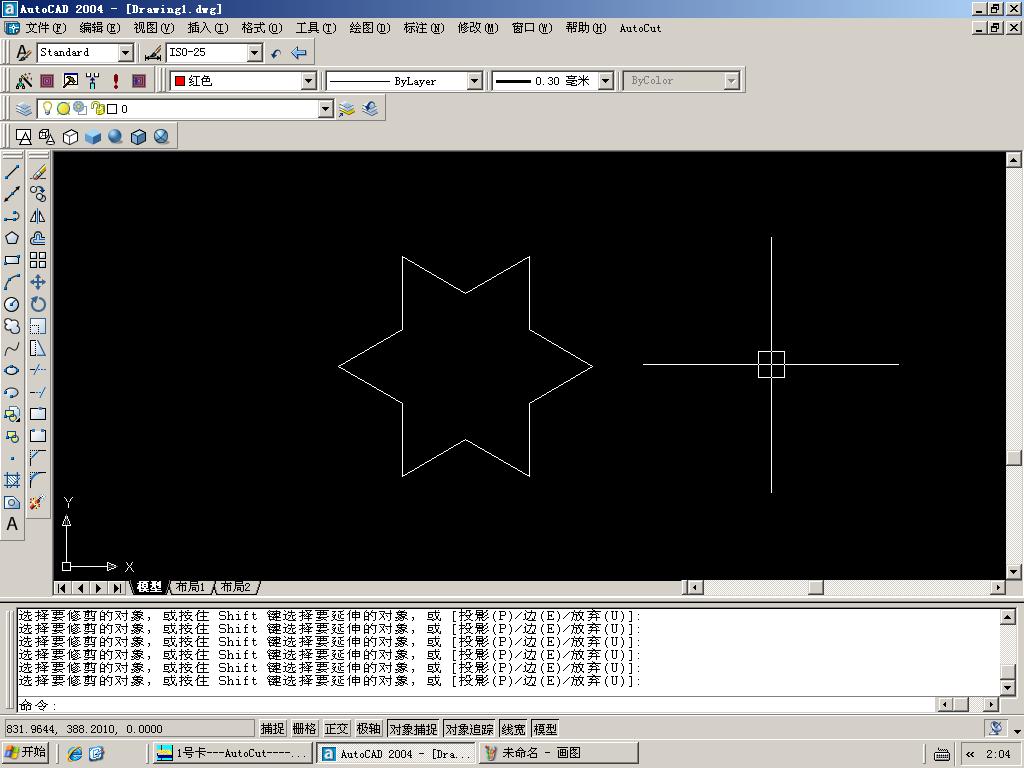

5、接下來我們用裁剪命令，將不需要的線段刪除。

6、6角星畫好了，那么假如我們需要一個有尺寸要求的6角星又怎么辦呢？

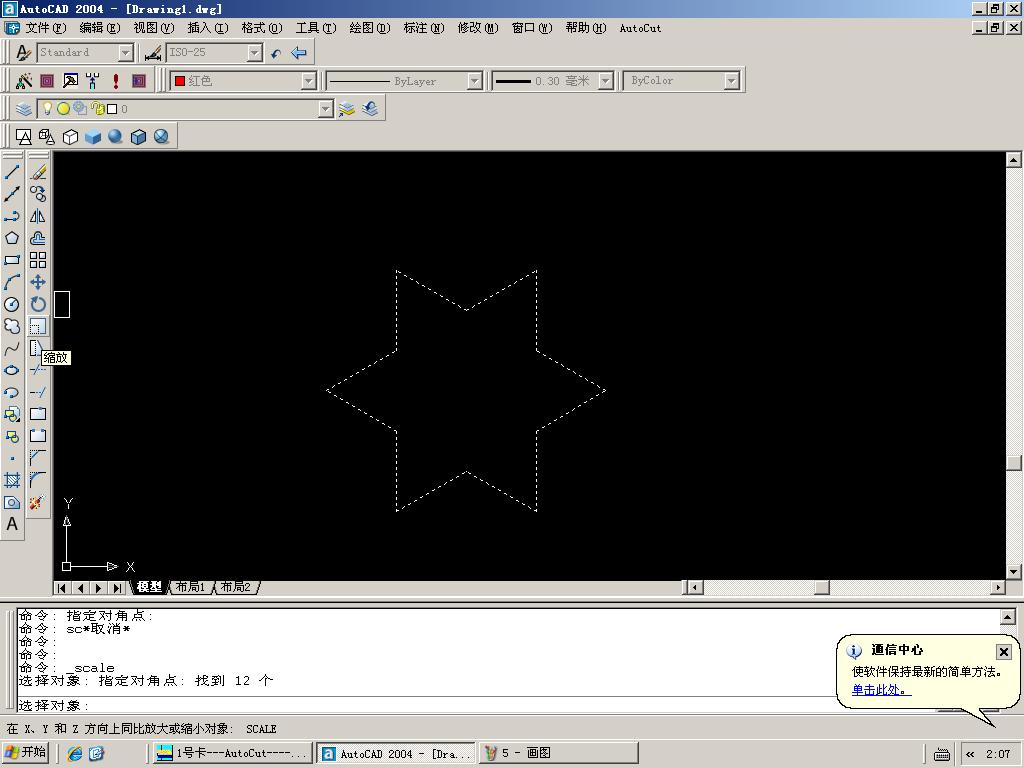

7、接下來我們可以直接用縮放命令來解決這個問題。我們點擊左側的工具欄內的縮放。

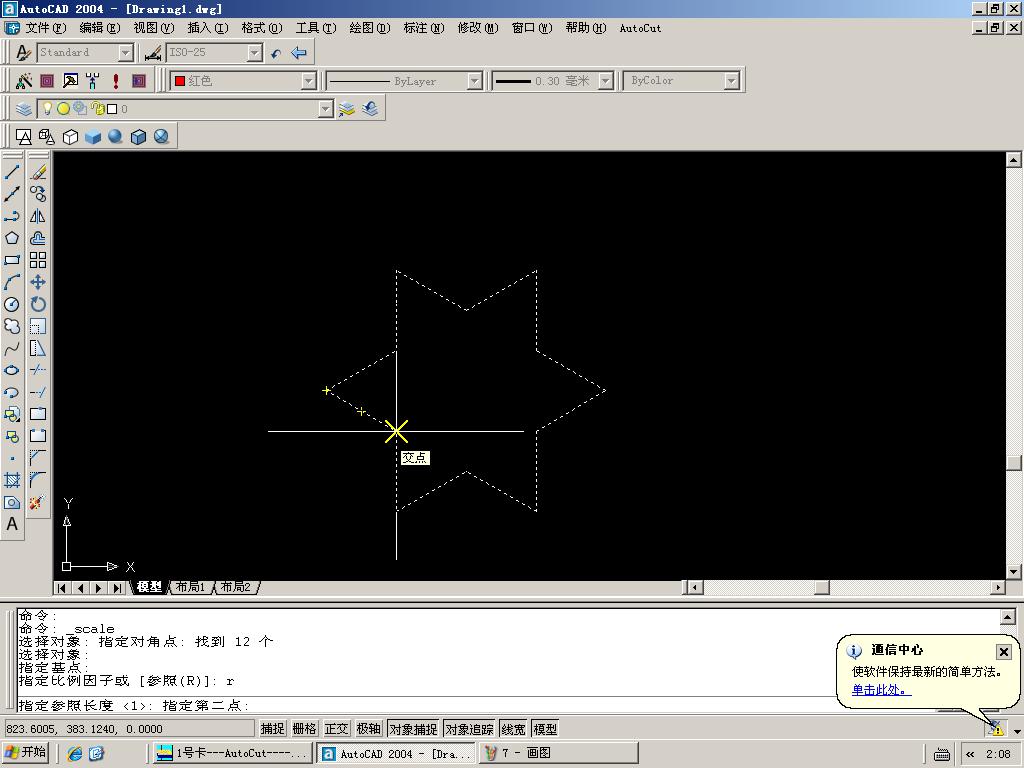

8、我們點擊左側的工具欄內的縮放，并且輸入命令r選擇參照點。

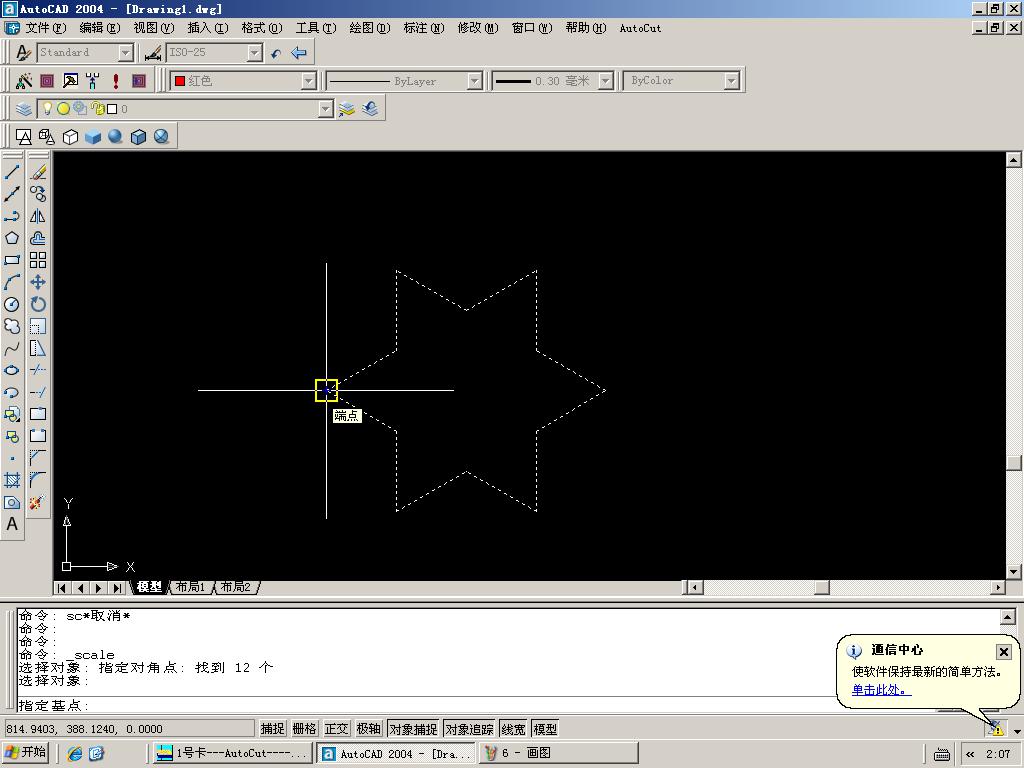

9、我在這里選擇的是6角星的邊，你也可以選擇對角邊。只需要點擊選著邊的兩個端點。

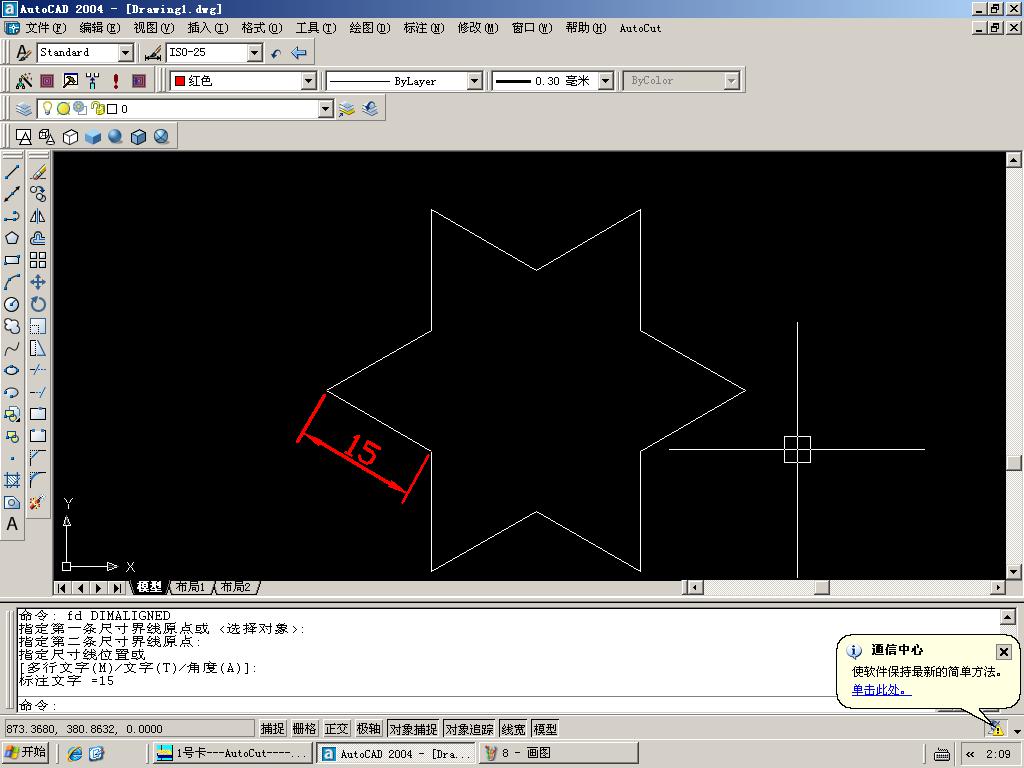

10、然后我們?cè)谳斎胄枰某叽鐢?shù)據，這里我畫的是一個邊長為15的6腳星。

HL線切割六角星圖文教程：

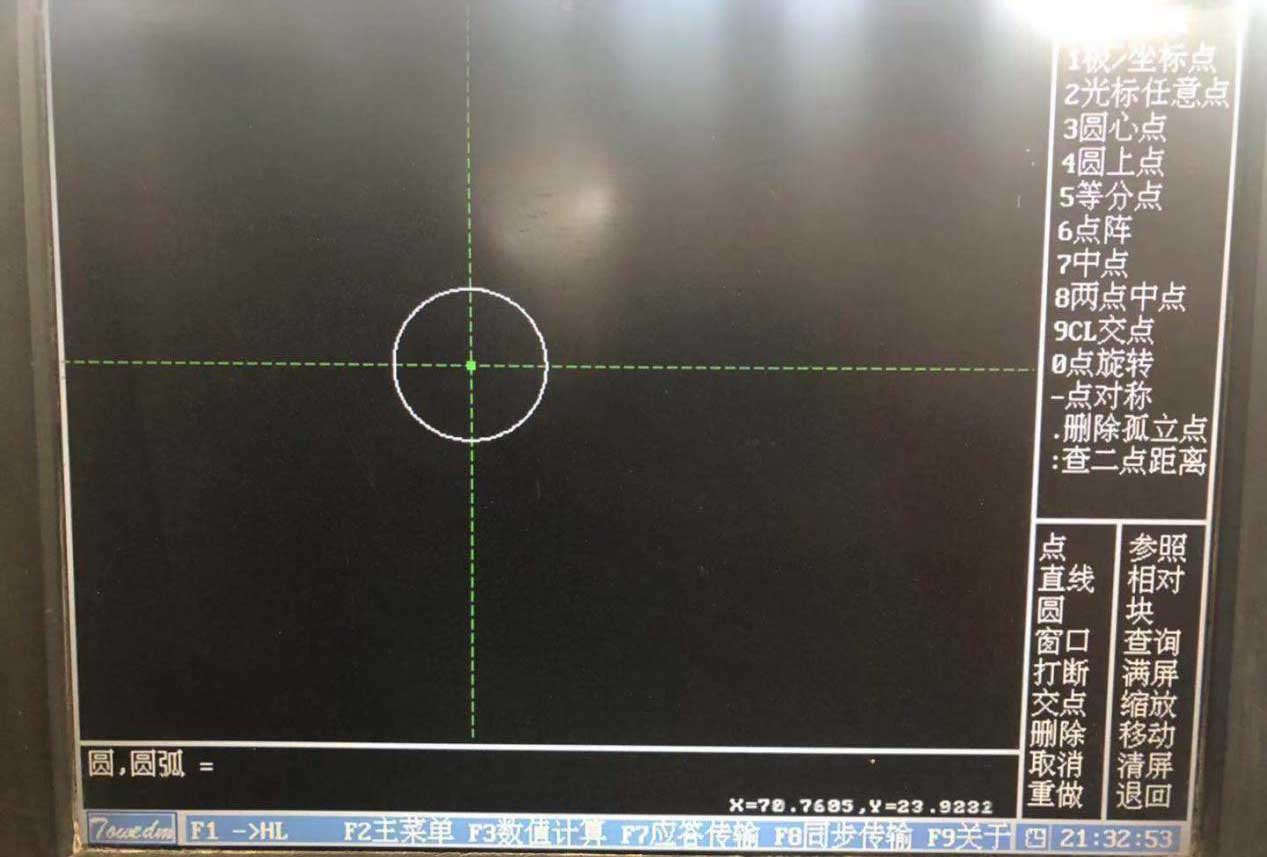

1、首先我們先畫一個圓。

2、然后點擊右邊工具欄的等分點。

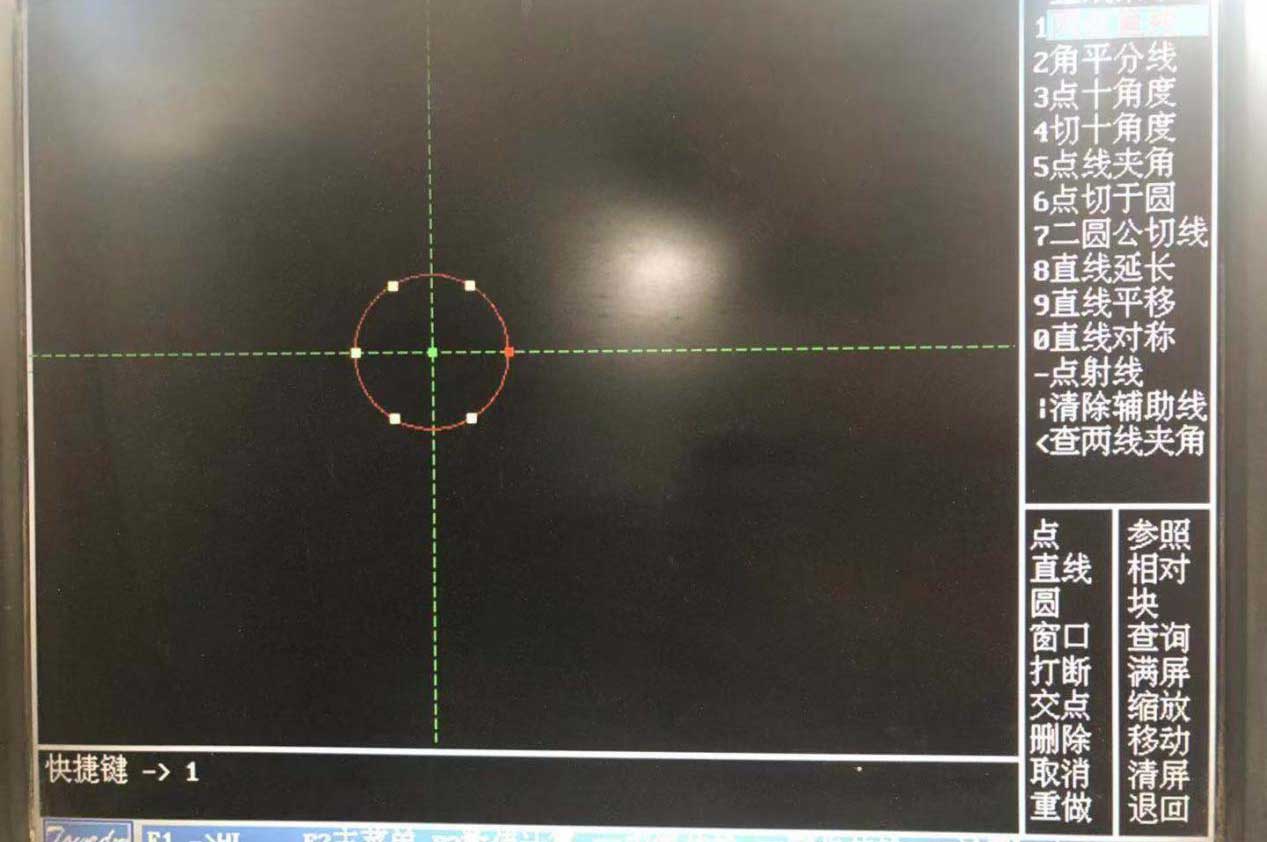

3、將這個圓，等分成6等分。

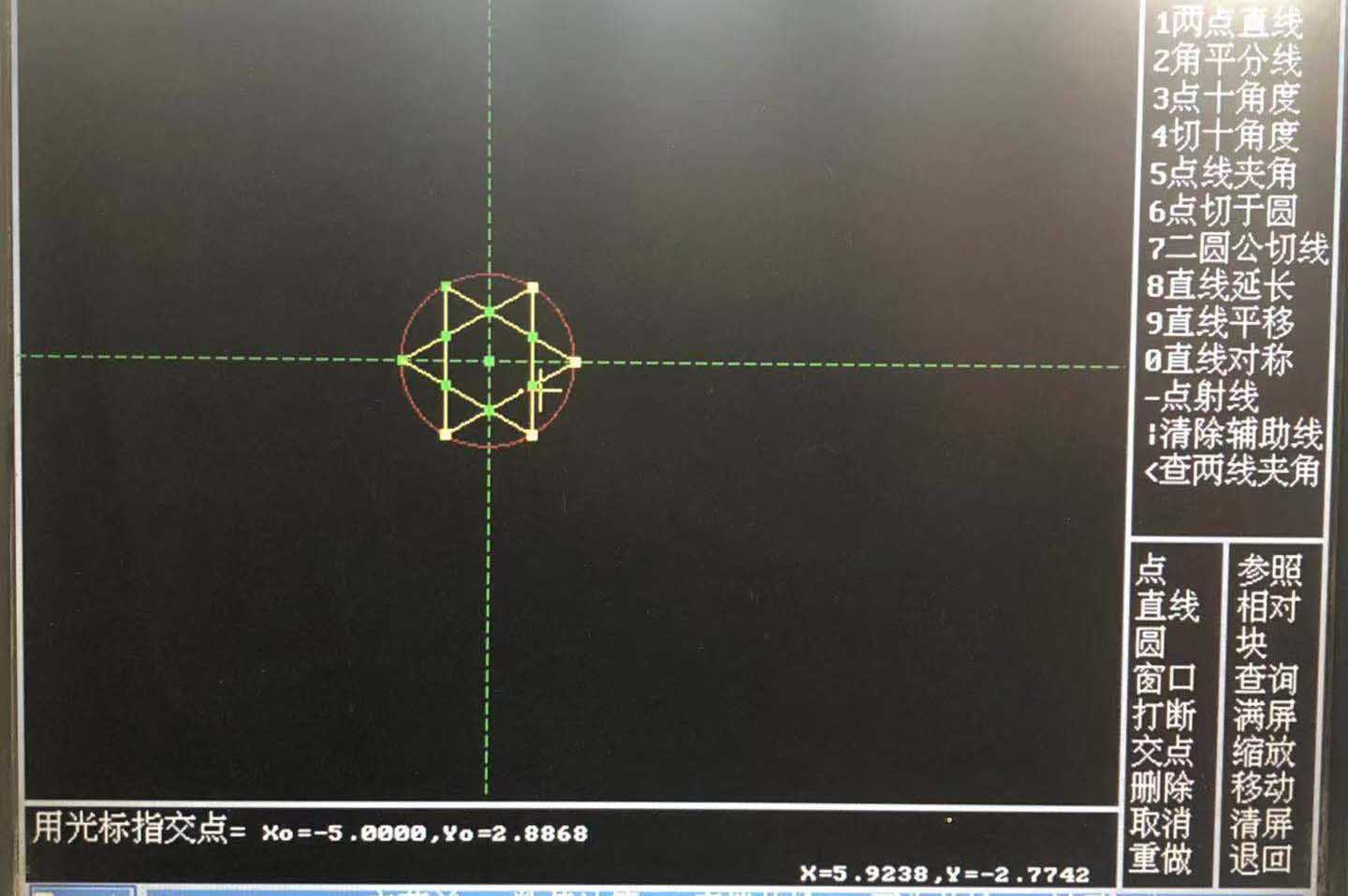

4、然后我們用直線命令，將這幾個點以對領不連，別的都連接起來，基本上六角星的圖案就出來了。

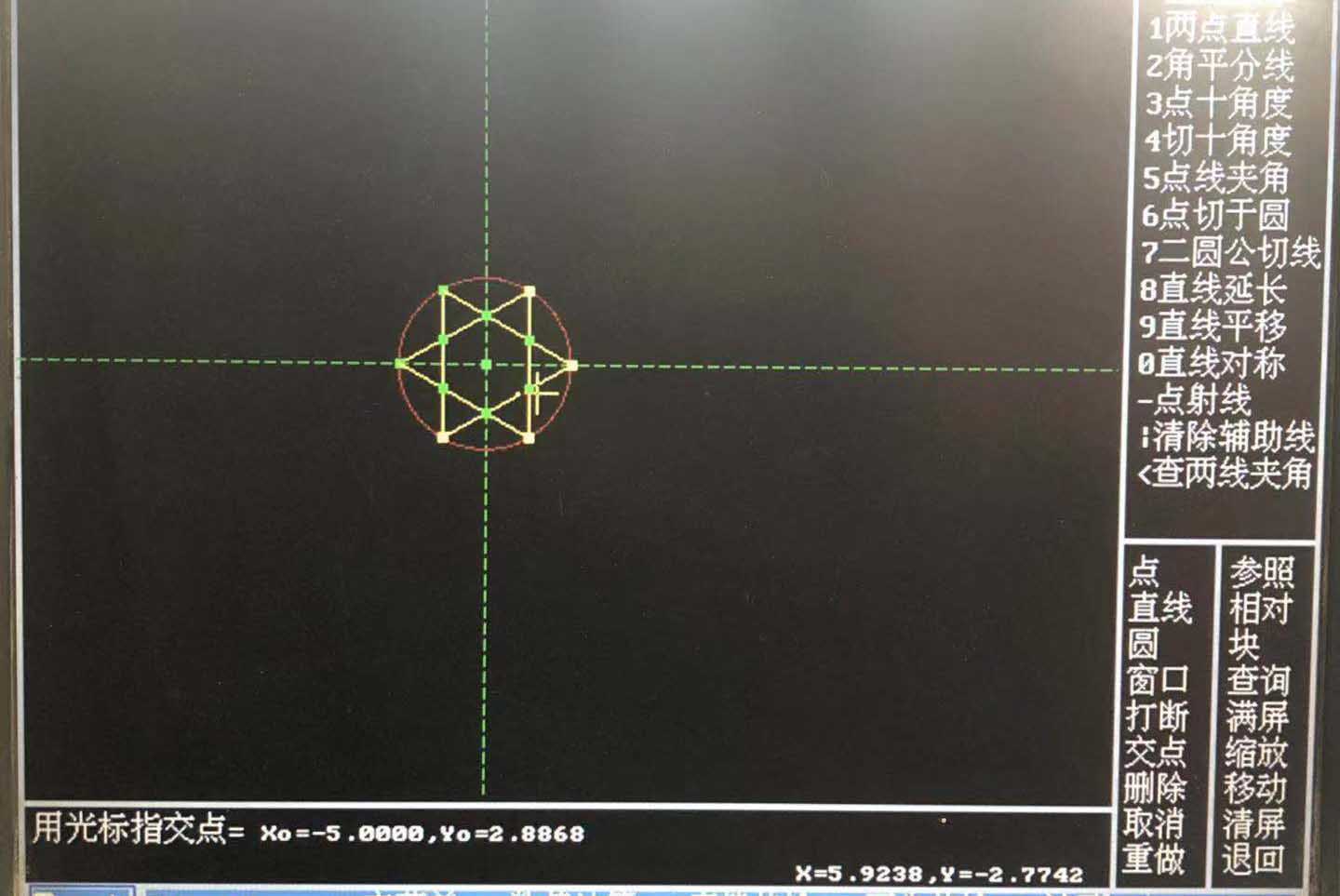

5、再用交點命令，將中間6邊形的交點點出來，再用打斷命令將中間的線段刪除。

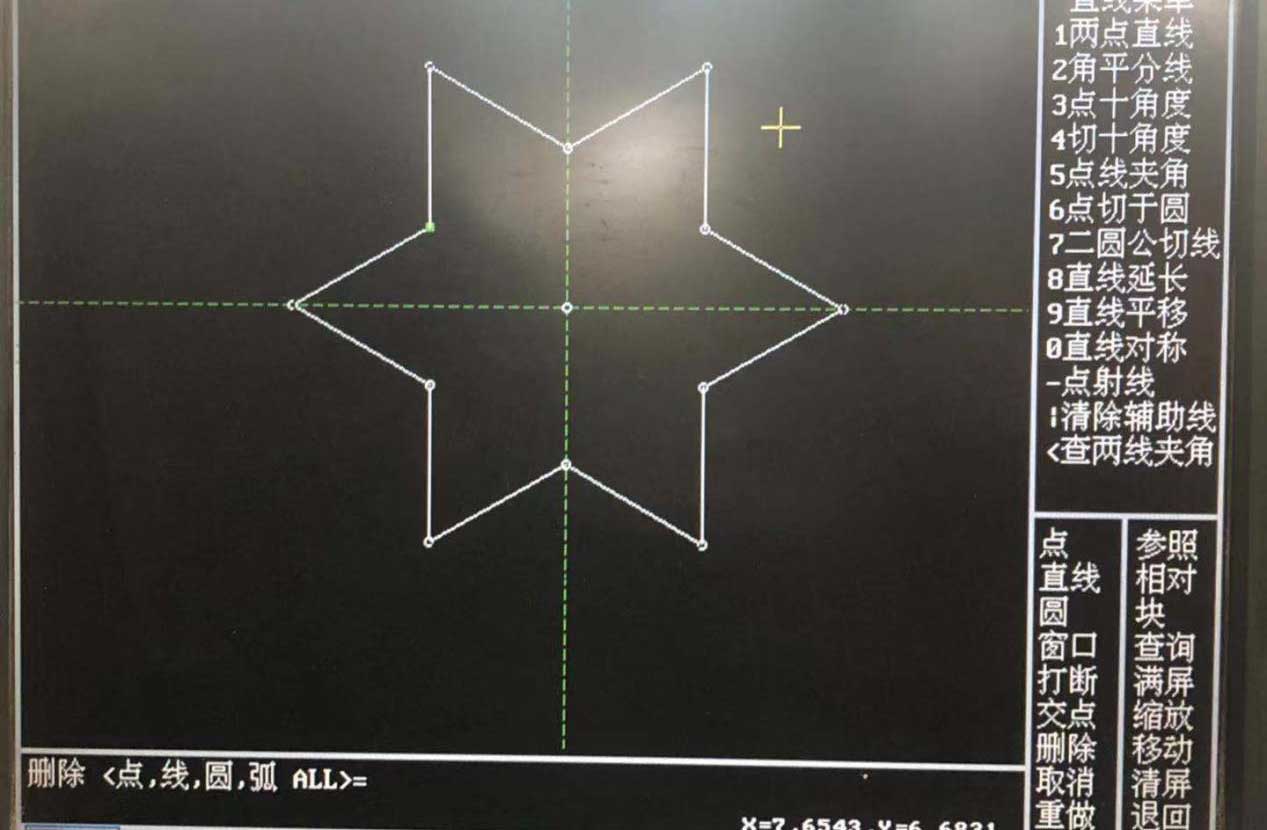

6、然后再將外面的圓刪除，這樣hl的6角星也就畫好了。

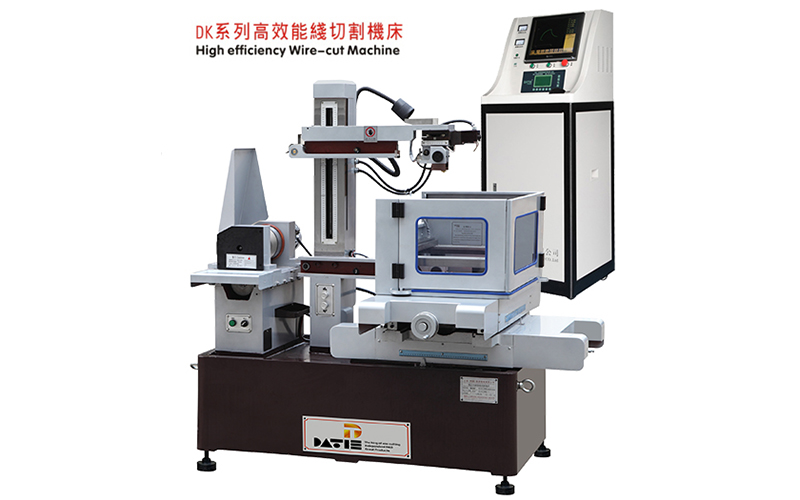

以上便是HL繪圖軟件及AUTOCUT繪圖軟件的線切割六角星圖文教程，小伙伴們學會了嘛。如果覺得小編講的不錯，可以點擊下方圖片，了解大鐵賺錢神機，每小時穩定效益36元的DK450極速線切割。
